振動電機的數據采集系統是什么
日期：2015-03-25 作者：耐爾特機械
對于振動電機的數據采集，是將溫度、電流、速度等各種模擬量通過相應的傳感器轉變成物理量的電信號，再將振動電機的這些模擬電信號通過處理最終轉換成計算機能夠識別的數字量信號。
用于振動電機數據采集的成套設備稱為數據采集系統(Data Acquisition System,DAS。衡量一套數據采集系統的好壞的標準是它的速度和精度。
保證精度的前提下，振動電機系統應具有盡可能快的速度，以滿足實時采集、實時處理和實時一控制對速度的要求。
數據采集系統的的硬件一平臺由計4算機和I/o接口設備組成。I/o接口設備主要執行信號的輸入、數據采集、放大、A/D轉換等任務。
根據接口設備的不同，系統構成分為5類:PC-DAQ/PCI插卡式虛擬儀器檢測系統、GPIB虛擬儀器檢測系統、VXI總線虛擬儀器檢測系統、PXI總線虛擬儀器檢測系統和串口總線虛擬儀器檢測系統。

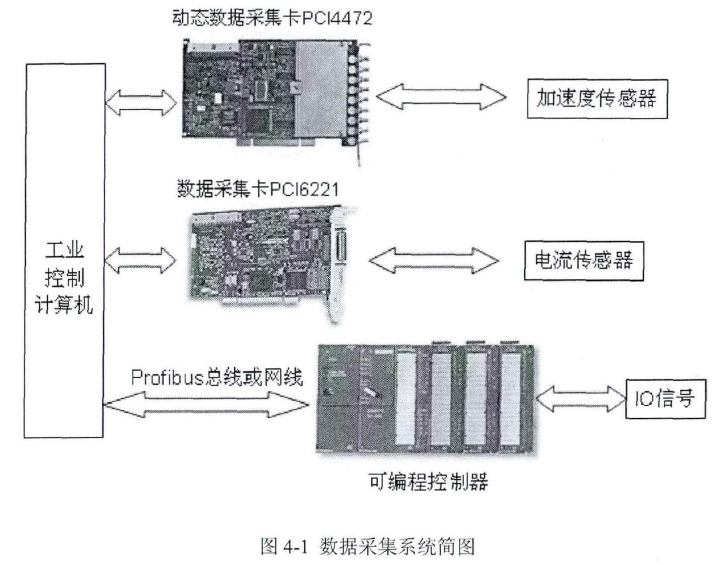

該平臺的數據采集系統包括:振動傳感器(LC0119)、電流傳感器、程控濾波器(CM3504),帶有數據采集卜( NI PCI4472)的工控計算機。數據采集系統是基于研華NI PCI4472板卡的測控系統，系統簡圖如圖4-l。
