振動電機變轉矩啟動結構的試驗設計
日期：2015-04-16 作者：耐爾特機械
對振動電機振動分析的一般步驟包括四步：
a）建立數學模型；b）推導控制方程；c）求控制方程的解；d）結果分析。
a）建立數學模型；b）推導控制方程；c）求控制方程的解；d）結果分析。

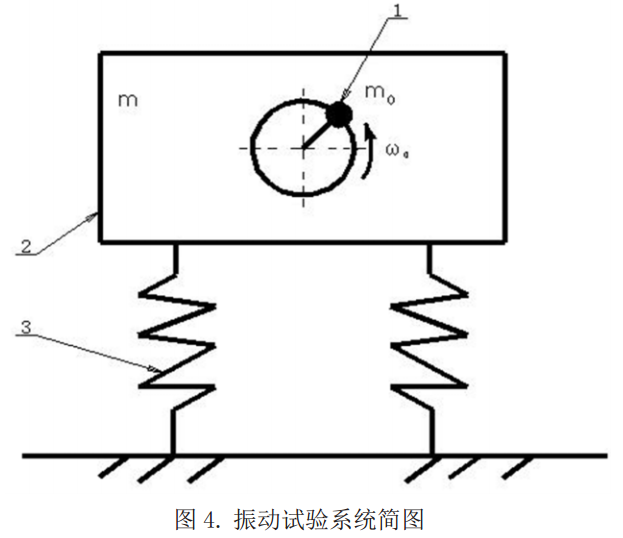

振動電機振動試驗系統簡見圖4：
圖中：1-激振器
2-工作機體
3-彈性元件
對應實際振動試驗系統，序號1為振動電機，序號2為T型槽振動平臺，序號3為減震彈簧。
通過理論振動分析與實際試驗結果的對應來驗證振動電機變轉矩啟動結構的優越性。
具體試驗步驟如下：
外購一臺振動電機，以鐘祥市新宇機電制造有限公司的振動電機為例。
首先，在把所購振動電機安裝到振動平臺上，測試其啟動電流、輸入功率和振幅；
然后，用變轉矩啟動偏心塊替換所購振動電機上的原有偏心塊，同樣測試其啟動電流、輸入功率和振幅。
最后，對比分析試驗數據，計算振動電機變轉矩啟動結構節約的具體能耗。
目前實驗室已初步研制試驗成功，實現了通過對振動電機偏心塊偏心距r的控制，來降低振動電機的啟動靜矩和啟動電流，初步解決了目前振動電機低效率問題。
通過優化結構，提高穩定性和疲勞壽命，有實現產業化的前景，對振動電機行業將會帶來一次變革，同時也為節能減排貢獻一份力。
