振動電機的電路設計
日期：2015-04-13 作者：耐爾特機械

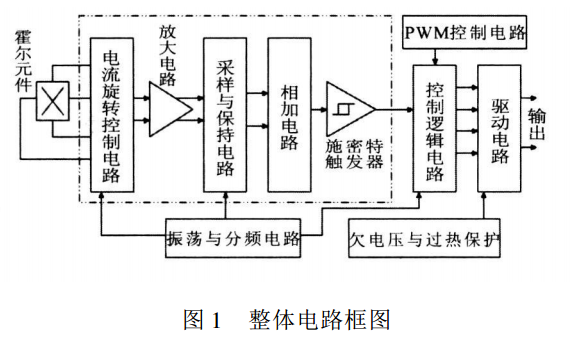

圖1為振動電機驅動電路整體框圖 ,主要分為振動電機前端開關型霍爾信號產生電路(虛框內所示)和后端控制邏輯及驅動電路兩大部分 。
除此之外 ,還有時鐘振蕩及分頻電路、欠壓鎖定電路 、過熱保護電路等。
電路的工作原理如下:當霍爾器件檢測到直流電機永磁子的磁場, 產生混疊有失調的霍爾信號。
通過電流旋轉控制電路、放大電路、采樣保持電路和相加電路,實現對微弱霍爾信號的有效放大和對失調信號的動態消除 。
然后通過施密特觸發器生成開關型數字霍爾信號 。這樣, 前端電路實現對霍爾信號的檢測、放大 、再生等功能。
接下來 ,將數字霍爾信號送入控制邏輯電路 ,產生脈沖信號,經驅動后控制功率管輸出。
開關型霍爾器件作為轉子位置的檢測元件,它的輸出隨著轉子磁極的位置發生周期性高、低電平變化, 控制驅動電路輸出極性發生相應的改變 ,實現直流電機連續的旋轉 。
